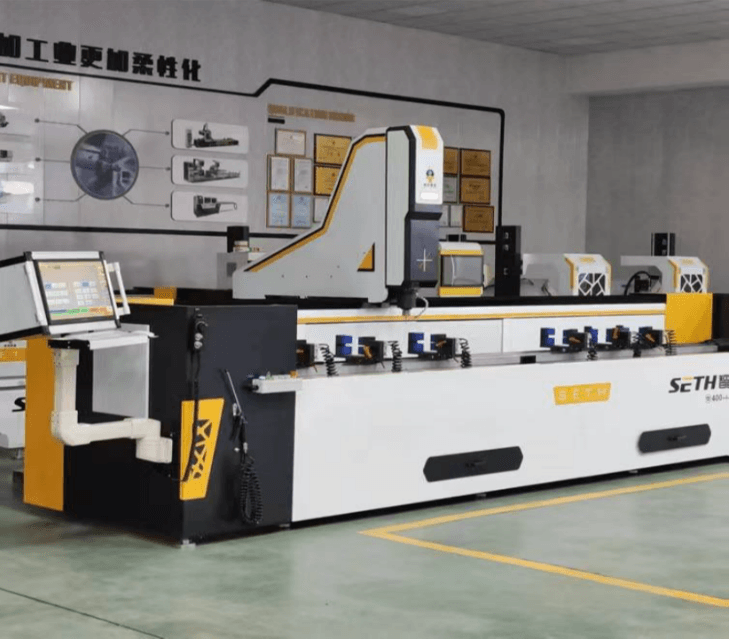

Обрабатывающий центр ЧПУ 3+1 ось со сменными инструментами

9 сменных инструментов в автоматическом магазине, смена до 14 секунд. Пневматический поворот стола 0°/90°/180°.

от 4 000 000 ₽

Ориентировочная стоимость. Возможно изготовление с увеличенной длиной рабочей зоны по индивидуальному заказу.

Запросить точную цену

WhatsApp Telegram

Мощность: 11,5 кВт
Электрошпиндель: 9 кВт
Ход по X: 3500 мм
Магазин: 9 инструментов

Описание

Многофункциональный 3+1 осевой обрабатывающий центр для обработки AL, ПВХ, лёгких сплавов и стали, с 9 сменными инструментами. Возможно изготовление станка с длинной рабочей зоной по индивидуальному заказу.

Пневматический поворот стола на 3 фиксированных положения 0°/90°/180°. Рабочая высота стола 850 мм. Конструкция станка выполнена из сварной стали, надлежащим образом стабилизированной после каждой стадии обработки.

Перемещение пневмоприжимов (4 шт.) происходит вручную; опционально возможно автоматическое перемещение. Каретки и шпиндель — по линейным направляющим с помощью сервоприводов. Левый пневматический упор для позиционирования заготовок.

Электрошпиндель 9 кВт, скорость вращения регулируется инвертором 1000–12 000 об/мин, с воздушной системой охлаждения. Подача смазывающе-охлаждающей жидкости (СОЖ) на инструмент в соответствии с режимом обработки. Опционально возможен централизованный метод автоматической подачи смазки с количественным тактированием и автоматической станцией смазки рабочего инструмента.

Автоматический магазин инструментов (9 шт., тип держателя ISO30). Время смены инструмента до 14 секунд, максимальный вес инструмента 2 кг. Поддон для стружки и обрезков. Возможность обрабатывать заготовку большего размера, чем длина оси X. Закрытая с четырёх сторон рабочая зона с пневматически поднимаемой фронтальной секцией.

Что входит в стоимость

Доставка до вашего цеха
Разгрузка, монтаж и подключение
Пусконаладка и тестовый запуск
Обучение операторов работе с ЧПУ
Комплект документации на русском языке
Гарантия и удалённая поддержка

Характеристики

Мощность: 380 В / 3 фазы / 50 Гц, 11,5 кВт
Давление воздуха: 0,5–0,8 МПа
Мощность электрического шпинделя: 9 кВт
Максимальная скорость: 12 000 об/мин
Размеры по осям X/Y/Z: 3500 / 400 / 300 мм
Скорость подачи по осям X/Y/Z: 60 / 40 / 40 м/мин
Максимальное сечение профиля: 130 (ширина) × 150 мм (высота)
Магазин инструментов: 9 шт., держатель ISO30
Время смены инструмента: до 14 с
Габариты: 4300 × 1800 × 2200 мм
Масса: 2500 кг
